Komputer Radiologi (CR)

Computed Radiography adalah proses digitalisasi gambar yang menggunakan imaging plate untuk akusisi data gambar X-Ray.

(Ballinger, 1999). CR merupakan teknologi digital yang mendukung pengembangan komputer berbasis sistem informasi dan prosessing. Radiograf yang dihasilkan CR akan terformat dalam bentuk digital sehingga dapat dimanipulasi untuk

mendapatkan hasil yang maksimal (Ballinger, 1999).

Komponen Utama CR :
1. Image Plate (IP)
2. Casette
3. Image Reader
4. Image Console
5. Image

Keterangan :

• Imaging Plate (IP)

1. Image Receptor
2. Bahan : BaFBr:Eu (Barium Fluoro Bromide with Europium )or Photostimulable Phospor (PSP). Fungsi Europium (Eu) :  sebagai aktifator atau membentuk bayangan di Image Plate berupa partikel-partikel yang tereksitasi.
3. PSP didalam kaset, atau dikenal dengan screen–film kaset.
4. Photostimulable luminiscense (PSL) : PSL adalah energi yang tidak stabil yang terpental tetapi tidak langsung memencarkan cahaya (delay), tetapi ketika distimulus oleh sinar laser maka energi tersebut akan kembali lagi.

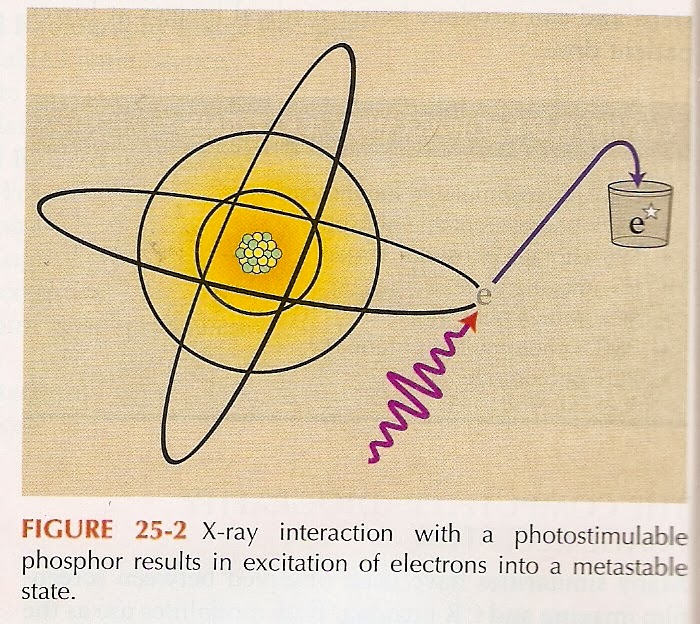

    Eksitasi elektron-elektron yang

    tidak stabil dari rekasi PSL oleh

    sinar-x.

• Proses Imaging

1. Exposure : Imaging Plate diletakkan didalam kaset, setelah itu kita lakukan eksposi dengan menggunakan sinar X. Sinar X yang menembus obyek akan mengalami atenulasi sehingga enersi dari sinar X tersebur ditangkap oleh imaging plate dalam bentuk data digital.

Gbr 1. Proses pertama Film di Expose

2. Stimulus

Gbr 2. PSP distimulasi oleh sinar laser

3. Read (pembacaan) : Dengan menggunakan Photo Multiplier, cahaya tampak tersebut di tangkap dan digandakan serta diperkuat intensitasnya kemudian diubah menjadi sinyal elektrik. kemudian sinyal-sinyal ini direkonstruksikan menjadi sebuah gambaran yang dapat dilihat oleh layar monitor.

Gbr 3. Read, dari stimulus oleh sinar maka dideteksi untuk dibaca oleh CR. Masih ada sisa2 elektron.



4. Erasure (penghapusan) : Setelah proses pembacaan selesai, data gambar pada imaging plate secara otomatis akan dihapus oleh Intense Light sehingga imaging plate dapat digunakan kembali.

Gbr 4. Erase, membersihkan kaset dari sisa2 elektron.



• Kaset (Casing)

Kaset pada Computed Radiography terbuat dari carbon fiber dan bagian belakang terbuat dari almunium, kaset ini berfungsi sebagai pelindung dari Imaging Plate.

•  Image Reader (CR- Reader)

Merupakan alat untuk mengolah gambaran laten pada Imaging Plate (IP) menjadi data digital.

•  Image Console (Workstation)

Berfungsi sebagai pembaca dan pengolahan gambar yang diperoleh dari IP. Dilengkapi dengan preview monitor untuk melihat gambar radiografi yang dihasilkan apakah hasil memuaskan atau belum.

•  Imager (Dry Printer & CD)

Apabila foto dikehendaki untuk dicetak, maka gambar dapat dikirim ke bagian imager untuk dicetak sesuai kebutuhan baik itu dalam bentuk CD ataupun DRYFILM.

CR Reader
1. Mechanical Features
2. Optical Features
3. Computer Control

Karakteristik IP

Gunanya memanipulasi lebih banyak KV & mA dari kurva ‘S’ menjadi lurus

Keunggulan CR
a. Ringan
b. Flatbed Type
c. Mudah untuk di “Upgrade”
d. Dapat digunakan untuk beberapa tipe kaset ( 24x30 cm & 35 x 43 cm)
e. Dapat digunakan sebagai “Stationary” maupun “Portable”
f. Mudah untuk digunakan
g. Kemampuan IP s/d 20000 kali expose
h. Flexibel dapat menggunakan PC atau Laptop

Noise Pada CR
1. MECHANICAL DEFECTS
     Slow scan driver
     Fast scan driver
       Ada noise jika j saat menscan jalanya CR terhambat atay cepat
2. OPTICAL DEFECTS
     Laser intensity control
     Scatter of stimulating beam
     Light quanta emitted by screen
3. COMPUTER DEFECTS
     Electronic noise
     Inadequate samplingn(time between sample)
     Inadequate quantization (value of each sample)
      Sampling kurang/ tidak cukup dari value
